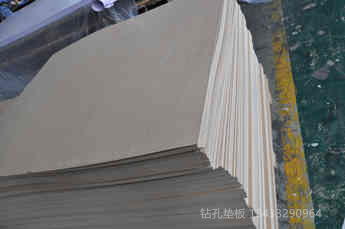

砂光压光木纤维板(PCB钻孔垫板,木浆板)
木浆板参数,密度为中密板,木浆板、中密板以其优秀的性能和低廉的价格,一直以来都广受客户青睐,在钻孔机,成型机以及裁切方面做为垫板得到广泛的使用。
一、木浆板产品特性:
1、表面平坦无杂质
2、平整度好
3、厚度均匀,表面硬度合适
4、钻孔,裁切时不产生孔塞及毛边
二、木浆板技术规范:
项目
|
单位
|
数值
|
密度 Densily
|
Kg/m3
|
≈830
|
表面硬度 SURFACE HARDNESS
|
n/mm2
|
70±5
|
厚度公差 THICKNESS TOLERANCE
|
mm
|
±0.15mm
|
翹曲度 Warp Degree
|
mm
|
對角≦0.5%
|
吸水率厚度澎脹率thickness swelling
|
%
|
≦35
|
彈性模量 Elastic modulus
|
Mpa
|
≧3200
|
靜曲強度 statie bending strength
|
Mpa
|
≧35
|
含水率 water content
|
%
|
5~10
|
木浆板常用规格:37"*49 (940*1245mm)
41"*49 (1041*1245mm)
43"*49 (1092*1245mm)
49"*86 (1245*2200mm)
木浆板、中密度执行标准GBT 11718-2009 中密度纤维板,我司产品在此标准上执行更为严格的厂标,为广大客户提供优质的产品,让大家买得放心用得舒心。
产品详细

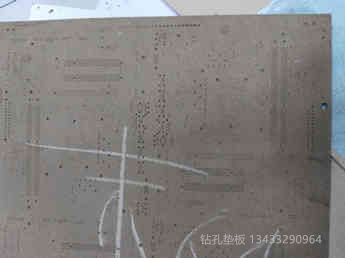

高密度木纤维垫板:PCB钻孔工艺的关键助手
在现代电子制造业中,印制电路板(PCB)的质量直接影响着最终产品的性能和可靠性。而在PCB制造过程中,钻孔工艺扮演着至关重要的角色。今天,我们将深入探讨一个常被忽视却不可或缺的PCB制造辅材——高密度木纤维垫板。
什么是高密度木纤维垫板?

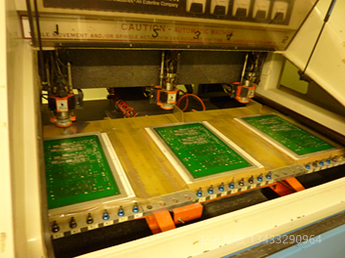

高密度木纤维垫板是一种专门设计用于PCB钻孔工艺的辅助材料。它通常放置在待加工的PCB底部,与钻床工作台直接接触。这种垫板由木质纤维与特殊树脂混合而成,经过高温高压处理,形成一种密度高、硬度适中的板材。
为什么高密度木纤维垫板如此重要?
在PCB制造中,高质量的钻孔对于最终产品的性能至关重要。根据IPC(国际电子工业联接协会)的标准,PCB钻孔质量直接影响电路的可靠性和信号完整性。高密度木纤维垫板在以下几个方面发挥着关键作用:
提高钻孔精度
减少毛刺和披锋
延长钻头寿命
改善孔壁质量
提高生产效率
高密度木纤维垫板的核心特性
1. 优异的密度和硬度
高密度木纤维垫板通常具有830-930 kg/m³的密度范围。这种高密度确保了垫板在钻孔过程中能够提供足够的支撑,同时又不会过度磨损钻头。根据中国电子技术标准化研究院的数据,适当的垫板硬度可以将钻孔精度提高20-30%。
2. 出色的平整度
高质量的高密度木纤维垫板具有极低的翘曲度,通常控制在0.6%以下。这种优异的平整度确保了PCB在钻孔过程中能够保持稳定,从而提高钻孔的一致性和精确度。
3. 优化的热性能
在钻孔过程中,高速旋转的钻头会产生大量热量。高密度木纤维垫板的导热系数适中,既能快速散发热量,又不会导致PCB过度变形。这一特性有助于延长钻头寿命,并提高孔壁质量。
4. 环保材质
现代高密度木纤维垫板采用低甲醛释放量的环保树脂,符合欧盟RoHS指令和美国EPA标准。这不仅保护了操作人员的健康,也确保了产品符合国际环保要求。
高密度木纤维垫板在PCB制造中的应用
1. 高精度多层板制造
在制造高端多层PCB时,钻孔精度直接影响信号完整性和阻抗控制。高密度木纤维垫板能够显著提高钻孔精度,特别适合用于生产要求严格的通信设备和医疗电子产品的PCB。
2. 小孔径钻孔
随着电子产品的小型化趋势,PCB上的孔径越来越小。目前,行业领先的PCB制造商已经能够实现0.1mm以下的微小孔径。高密度木纤维垫板在这类高难度钻孔中起到至关重要的作用,有效减少毛刺和孔壁粗糙度。
3. 高速钻孔生产线
在现代PCB大规模生产中,钻孔速度直接影响生产效率。高质量的高密度木纤维垫板能够承受高达200,000 RPM的钻孔速度,同时保持良好的孔质量,大大提高了生产效率。
如何选择合适的高密度木纤维垫板?
选择合适的高密度木纤维垫板对于优化PCB钻孔工艺至关重要。以下是几个关键考虑因素:
密度: 根据PCB厚度和孔径选择适当的密度。一般来说,PCB越厚,孔径越小,所需的垫板密度就越高。
厚度: 垫板厚度通常在1.6mm到3.2mm之间。选择合适的厚度可以在保护钻床和提供足够支撑之间取得平衡。
表面处理: 一些高端高密度木纤维垫板采用特殊的表面处理技术,如UV固化涂层,可以进一步提高垫板的耐用性和性能。
环保认证: 选择通过SGS或其他权威机构认证的产品,确保符合国际环保标准。
兼容性: 确保选择的垫板与您的钻孔设备和工艺参数相兼容。
高密度木纤维垫板的未来发展趋势
随着电子产品不断向小型化、高性能和高可靠性方向发展,PCB制造工艺也在不断进步。高密度木纤维垫板的未来发展趋势主要包括:
纳米材料强化: 通过添加纳米级材料,如碳纳米管或石墨烯,进一步提高垫板的强度和导热性。
智能监测: 开发具有嵌入式传感器的智能垫板,实时监测钻孔过程中的温度和压力变化,优化加工参数。
生物基材料: 研发使用可再生生物质资源制造的环保型垫板,进一步降低环境影响。
定制化解决方案: 针对不同类型的PCB和特定应用场景,开发更加专业化和定制化的垫板产品。
结语
高密度木纤维垫板作为PCB制造过程中的关键辅材,在提高产品质量、提升生产效率方面发挥着不可替代的作用。随着电子产品的不断进步,对PCB制造精度的要求也在不断提高。选择合适的高密度木纤维垫板,不仅能够优化您的PCB钻孔工艺,还能为您的产品质量提供有力保障。
在选择和使用高密度木纤维垫板时,建议您与专业的PCB制造设备和材料供应商保持密切沟通,以确保选择最适合您生产需求的产品。同时,持续关注该领域的最新技术发展,将有助于您在激烈的市场竞争中保持领先地位。
