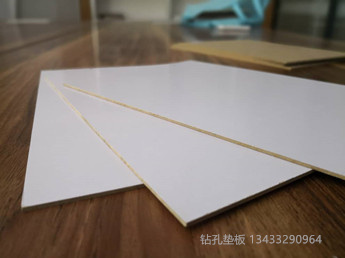

2.5/2.0MM UV白垫板，线路板钻孔垫板

长期以来，尿素板一直是印刷电路板 (PCB) 钻孔过程中常用的支撑材料。然而，随着环保意识的提升和更高效的生产工艺需求，UV 钻孔白垫板正逐渐崭露头角，成为引领 PCB 钻孔新时代的绿色替代方案。本文将深入解析 UV 钻孔白垫板的优势、特性以及其在 PCB 领域的前景，帮助您全面了解这一革命性的新型材料。

UV 钻孔白垫板简介

UV 钻孔白垫板采用先进的紫外光固化技术 (UV Curing) 制成。生产过程中，会在木质梁板上涂覆一层特殊的 UV 漆，然后通过紫外线照射使其快速干燥固化，形成坚固耐用的表面层。与传统尿素板相比，UV 钻孔白垫板拥有诸多优势，正逐步成为 PCB 制造商青睐的新选择。

UV 钻孔白垫板的卓越特性

• 环保高效： UV 固化工艺无需使用有害溶剂，整个生产过程洁净环保，同时固化速度快，大大缩短了生产周期，提升了效率。
• 表面光滑细腻： UV 钻孔白垫板经过紫外线照射后，表面会形成致密的漆膜，粗糙度极低，媲美传统尿素板，为后续的钻孔加工提供平整光滑的基材，减少钻孔过程中产生的毛刺和破损。
• 优异的硬度和耐磨性： UV 漆膜赋予了垫板出色的硬度和耐磨性，能够承受钻孔过程中产生的压力和磨损，延長使用寿命，降低成本。
• 卓越的化学稳定性： UV 钻孔白垫板具有出色的抗腐蚀性，能够抵抗多种化学溶剂的侵蚀，非常适合用于需要高洁净度的 PCB 生产环境。

UV 钻孔白垫板在 PCB 钻孔领域的优势

• 提升钻孔精度： 光滑平整的表面减少了钻孔过程中的偏移，有助于提高钻孔的精度和一致性，降低废品率。
• 延长钻头寿命： 坚固耐磨的表面减少了钻头磨损，延长钻头的使用寿命，降低钻孔成本。
• 环保绿色生产： 采用 UV 钻孔白垫板符合现代工业对绿色制造的要求，助力 PCB 制造商践行环保理念。

常见用户问题解答

• UV 钻孔白垫板的成本如何？ 虽然 UV 钻孔白垫板的单价可能略高于传统尿素板，但其更长的使用寿命、更低的废品率以及环保优势，从长远来看可以帮助企业降低成本。
• UV 钻孔白垫板适用于哪些类型的 PCB 钻孔？ UV 钻孔白垫板适用于多种类型的 PCB 钻孔，尤其适用于要求高精度、高洁净度以及环保生产的场合。

总结

UV 钻孔白垫板凭借其环保高效、性能优异等诸多优势，正在成为 PCB 钻孔领域的一场革新。选择 UV 钻孔白垫板，不仅能够提升生产效率和产品质量，同时还能践行绿色环保的理念。随着技术的不断发展，相信 UV 钻孔白垫板将在 PCB 制造领域扮演越来越重要的角色。
